信號電涌保護器

天饋線防雷器

天饋線防雷器主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。

全國熱線400-876-1400

詳情介紹

■產品用途

天饋線防雷器主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。

■產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

■技術參數

名稱	型號	規格	接口類型	特性阻抗(Ω)	電壓保護水平 Upx-x(kV, 1.2/50μs)	傳輸特性	標稱放電電流 In(kA, 8/20μs)	最大放電電流 Imax(kA, 8/20μs)	響應 時間 tA(ns)	駐波比VSWR	插入損耗 (dB)

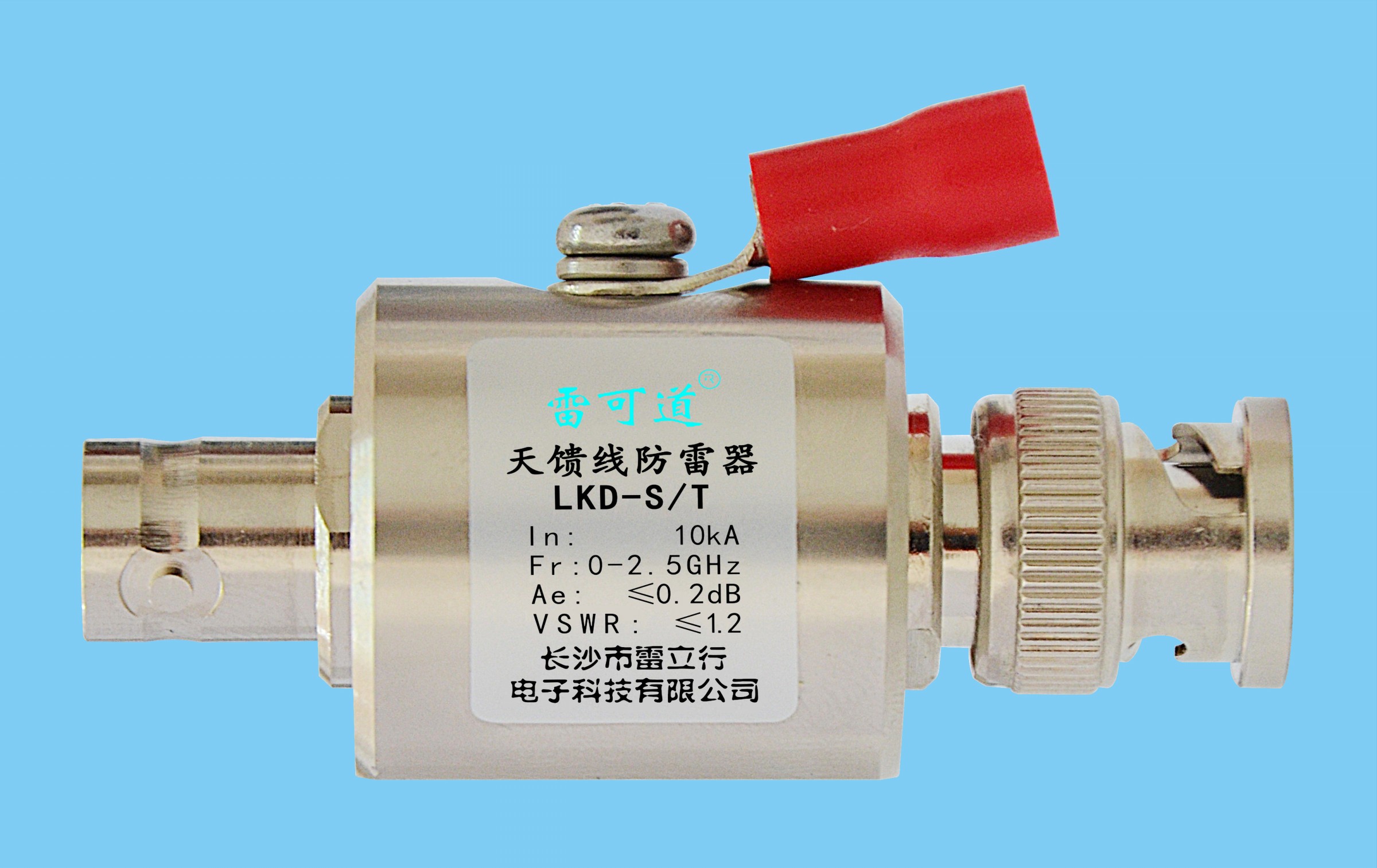

天饋線防雷器	LKD-S/T	BNC接口	BNC	50	1.4	0～2.5GHz	10	20	≤1	≤1.2	≤0.2
	LKD-S/T	BNC接口、黃銅	F	50
	LKD-S/T	英制F接口	F	75
	LKD-S/T	RF接口	RF	50

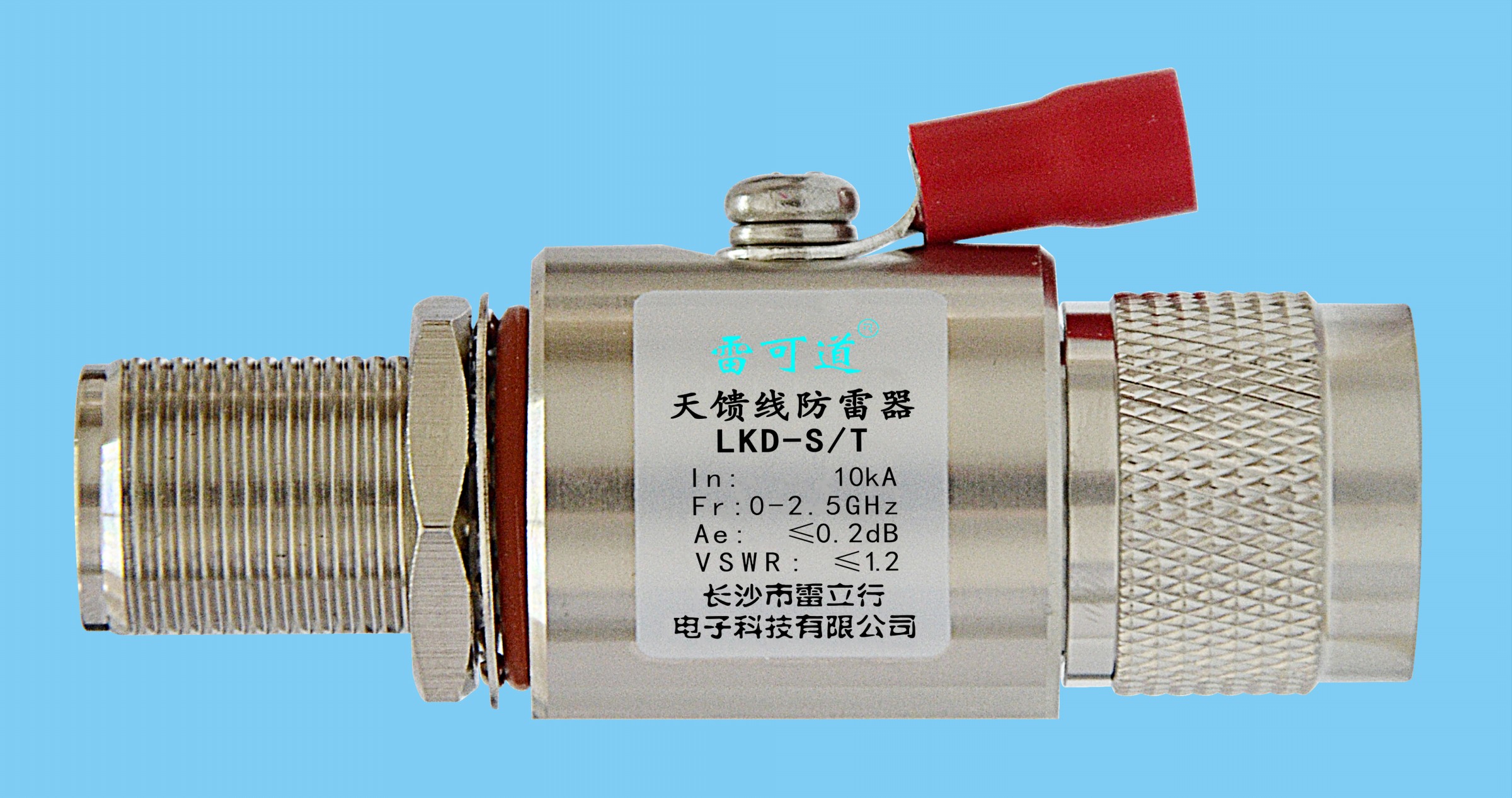

	LKD-S/T	N（L16）接口	N（L16）	50
	LKD-S/T	N（L16）接口、黃銅	N（L16）	50
	LKD-S/T	L9接口	L9	75
	LKD-S/T	DIN（L29接口）、黃銅	DIN（L29）	50	1.4	0.8～2.5GHz	50	100	≤1	≤1.2	≤0.2

■安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接（其中黃銅類產品兩端都可以接輸入線或輸出線），切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
